一、产品简介

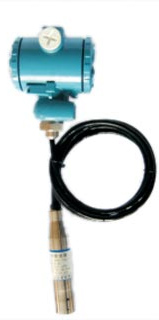

VTX2088L投入式液位变送器采用高性能的扩散硅压力传感器作为测量元件，经过高可靠性的放大处理电路及精密温度补偿，将被测介质的表压或绝压转换为标准的电压或电流信号。本产品体积小巧，使用安装方便，直接投入水中即可测量出变送器末端到液面的液位高度。
二、产品特点
1. 采用先进电路处理技术，性能稳定、高灵敏度；
2. 多种量程，最大可测200m（水柱压力）；
3. 采用316L不锈钢隔离膜片，适用于多种测量介质；
4. 配置灵活，根据需要可选择不同配置；
5. 一体式、分体式可选；
6. 反极性和过电压保护；
7. 质抗冲击、防雷击设计；
8. 激光调阻温度补偿，零点、量程可现场调节；
9. 范围宽抗腐蚀，适于多程介质；
10. 过载及抗干扰能力强，性能稳定。
三、产品用途
工业现场液位测量与控制、城市供水及污水处理、石油、化工、电厂、水文监测、水库、大坝、水电建设等领域的液位的测量与控制。
四、技术参数
1. 测量形式及范围：0～1～200mH2O；
2. 允许过载：2倍满量程压力；
3. 工作温度：-20～80℃，温度补偿：-10～70℃，存储温度：-40～80℃；
4. 精 度：O．25％FS（典型） 0．5％FS（最大）；
5. 稳定性误差：O．25％FS（典型）， 0．5％FS（最大）；
6. 温漂系数：0.01%FS（典型，量程不小于5mH2O）0.03%FS（典型，量程小于5mH2O）；
7. 输出信号：（4～20）mA(二/三线制)、（0～10/20）mA、（0～5）V、（1-5）V、（0～10）V；
8. 供电电源：15～36VDC（标定电压24VDC）；
9. 负载（ ）：电流输出型＜（U-15V）/0.02A、电流输出型＞5K；
10. 外壳材料：合金铝：
11. 膜片：316L不锈钢：
12. 电缆：专用防水透气电缆；
13. 机械保护：IP68（压力传感器部分），IP65（接线盒变送器部分）；
五、产品选型
|
产品
|
VTX2088L投入式液位变送器
|
|
|
□
|
结构形式
|
|
|
1、一体式不带接线盒 2、分体式带接线盒
|
|
|
E□
|
输出信号
|
|
|
1、（0～5）VDC
2、二线制（4～20）mA（默认）
3、（0～10）mA
4、其它注明
|
|
A□
|
准确度
|
|
|
1、0.1%F•S 2、0.25%F•S 3、0.5%F•S
|
|
C□
|
探头类型
|
|
|
1、默认为标准型（非防腐型） 2、防腐型
|
|
D□
|
显示方式（仅限于分体式带接线盒类型）
|
|
|
1、无显示（默认）
2、0～100%线性指示
3、LCD数字量程显示（液晶）
4、LCD数字0～100%显示（液晶）
5、LED数码管0～100%显示
|
六、选型说明
1. 注明量程范围（液位高度），对于一些特殊介质，注明介质的密度；
2. 选型时，应注意被测介质与产品接触的材料相兼容，对于特殊介质，可订制；
3. 产品安装于多雷雨地区时，订货应注明“防雷”，建议用户在现场安装防雷击保护装置，并确信产品及电源接地。

|
