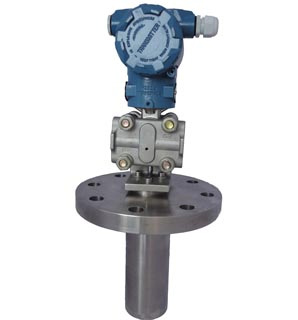

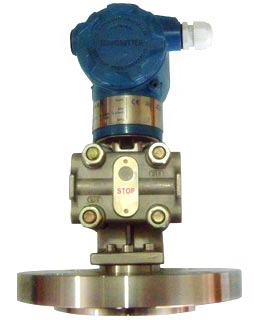

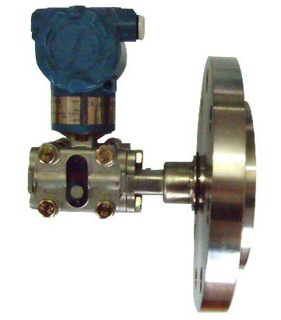

单法兰液位直立型              单法兰液位直插型            单法兰液位酒杯型

一、产品简介

   VTX1151H/3351HLT法兰式压力（液位、差压）变送器采用差动电容式压力传感器，可对各种容器进行精确的压力测量，有平法兰和插入式法兰选择，法兰有3英寸或4英寸，规格有1501b和3001b的法兰，也可根据用户定制法兰，法兰膜片材料可选。

VTX1151H/3351HLT法兰式压力（液位、差压）变送器的关键原材料，元器件和零部件均源自进口或合资，整机经过严格组装和测试，该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内最为流行，并被广泛使用的两种变送器（罗斯蒙特3051与横河EJA）的结构优点，让使用者有耳目一新的感觉，同时与传统的系列产品在安装上可直接替换，有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展，该系列产品除设计小巧精致外，更推出具有HART现场总线协议的智能化功能。

一、产品用途

本产品广泛用于石油、化工、污水处理、城市供水、机械、冶金、电力、科研等企事业单位，实现对液体、气体或蒸汽压力的测量，并适用于各种场合全天候环境及各种腐蚀性液体、气体、蒸汽压力的测量与控制。

二、模拟型特点

1. 精度高；        2. 量程、零点外部连续可调；      3. 稳定性能好；

4. 正迁移可达500%、负迁移可达600%；                 5. 二线制；

6. 阻尼可调、耐过压；                               7. 固体传感器设计；

8. 无机械可动部件、维修量少；                       9. 全系列统一结构、互换性强；

10. 接触介质的膜片材料可选；                       11. 单边抗过压强；12.低压浇铸铝合金壳体；

三、智能型特点

1. 超级的测量性能，用于压力、差压、液位、流量测量；

2. 数字精度：+（-）0.05%

3. 模拟精度：+（-）0.75% +（-）0.1% F•S

4. 全性能：+（-）0.25 F•S；

5. 稳定性：0.25% 60个月；

6. 量程比：100：1

7. 测量速率：0.2S

8. 小型化全不锈钢法兰，易于安装；

9. 过程连接与其它产品兼容，实现最佳测量；

10.世界上唯一采用H合金护套的传感器，实现了优良的冷、热稳定性。

11.标准4-20mA带有基于HART协议的数字信号，可远程操控。

七、选型方法

法兰安装

   安装法兰标准按ANS1有3〞和4〞规格，法兰等级分为150LB（2.5MPa）及300LB（5.0MPa），法兰安装尺寸见下图表。

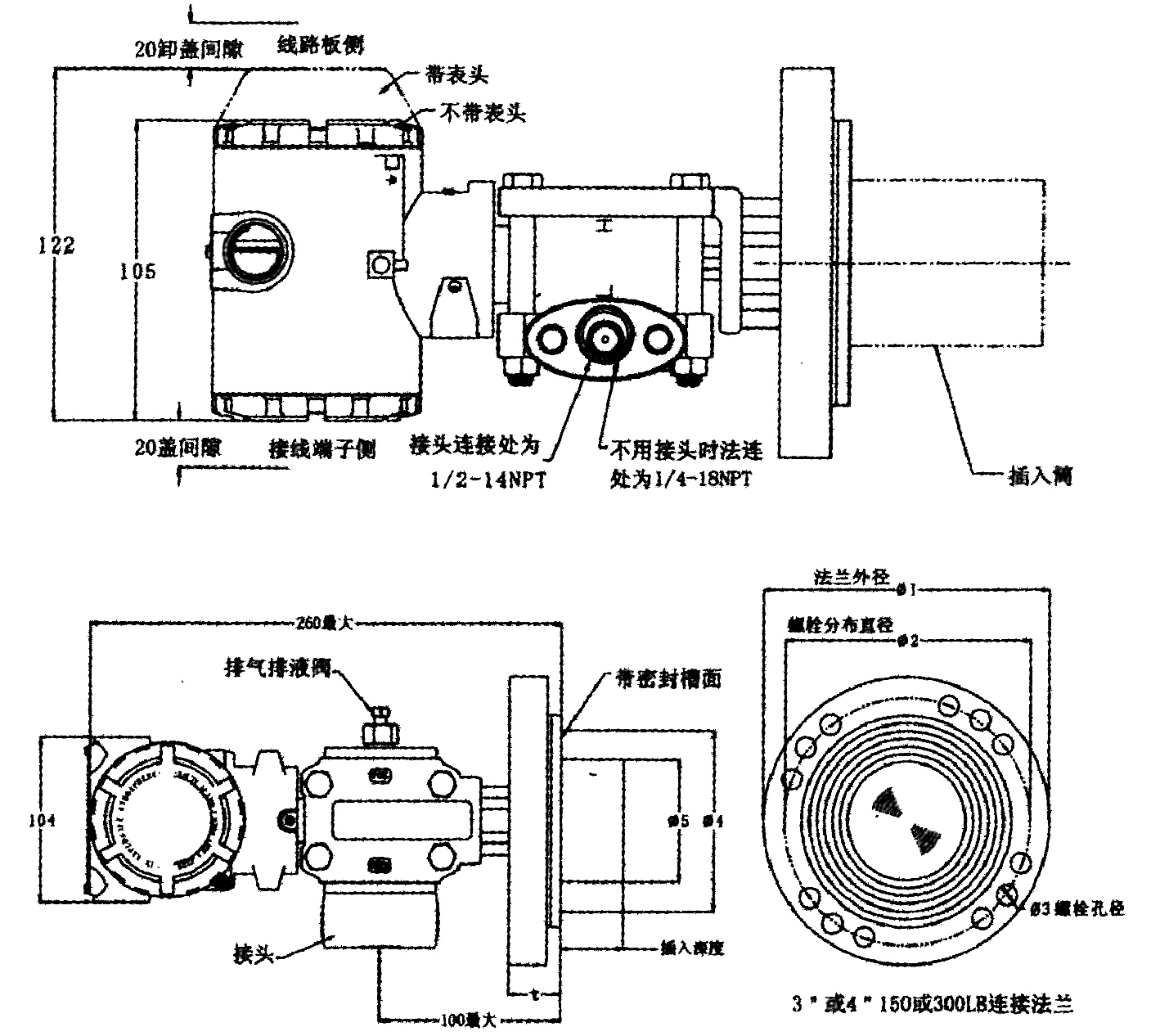

法兰液位变送器外形尺寸图

法兰式液位变送器外形尺寸

注：t为法兰厚度；m 1法兰外径；①2螺栓分布直径；西3螺栓孔径；

m4膜片密封外径；m 5插入筒外径
