关键词：中石化、英格索兰空压机、COOPER JOY空压机、改造、防喘振、西门子、WinCC7.0、Step7-5.4、400H冗余、集控、IO冗余。

　　一、 项目概况

　　该项目共包括四台离心空压机单机控制系统改PLC控制及新上空压站集中控制系统。其中三台COOPER JOY离心空压机，型号TA60M33RRZ，电机驱动，控制系统是QUAD2000，一台英格索兰离心空压机，型号3CII80MX3，电机驱动，控制系统是CMC，分别独立控制，无法实现整个空压站的集中监控管理；空压站外围的冷干机、干燥机也都采用单板机控制，部分仪表投入使用已近20年，整个空压站系统已经进入故障多发期，维护工作繁重，而且很多备件已经采购不到。
现装置操作人员日益精简，生产管理水平要求日益提高，对生产过程的安全性和自动化仪表的可靠性提出了更高的要求，空压站采用集控系统控制的优越性也已经得到了广泛的证明，用户决定对空压站系统进行改造。

　　项目竣工后，提高了空压站运行效率，加快了检修维护的速度，简化了操作人员的工作，对安全、稳定生产做出了有力的支持。

　　二、 升级系统网络图及说明

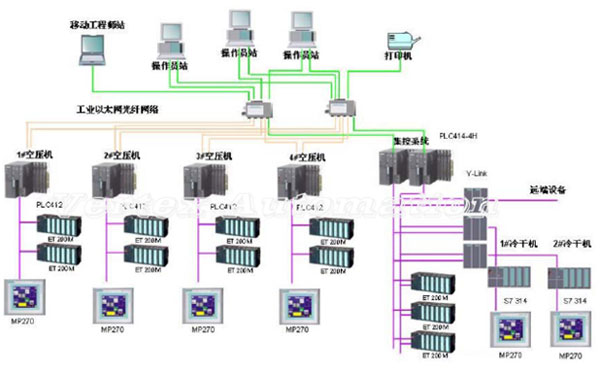

　　升级后的系统网络图如下图所示：

　　4台空压机采用西门子PLC412系统控制，辅以现场触摸屏作为就地控制；外围设备包括去各工艺管路的温度、压力、流量参数，去各工艺管路供气阀门，五套余热再生式干燥器，采用一套PLC414H系统集中控制；两台冷干机采用S7-314控制器控制，并且通过Y-link并入414H集控系统。

　　HMI方面，每台空压机和冷干机都配置一个MP277触摸屏作为就地操作面板，控制室配置三台操作员站以及一套移动工程师站。4个空压机控制器采用光纤通讯方式传递数据到控制室，集控系统通过工业以太网传递数据到控制室，光纤交换机采用环网冗余方式。


下面为附件：改造后HMI界面部分截图、部分现场照片集控总画面

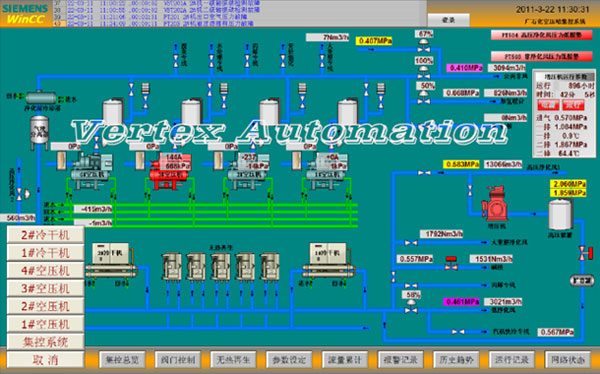

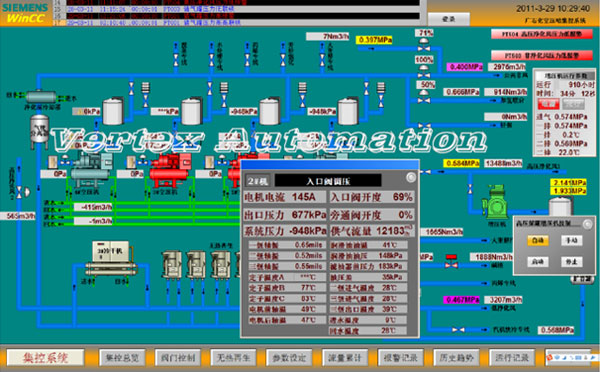

集控总画面，点击某个空压机，弹出该机组状态窗口

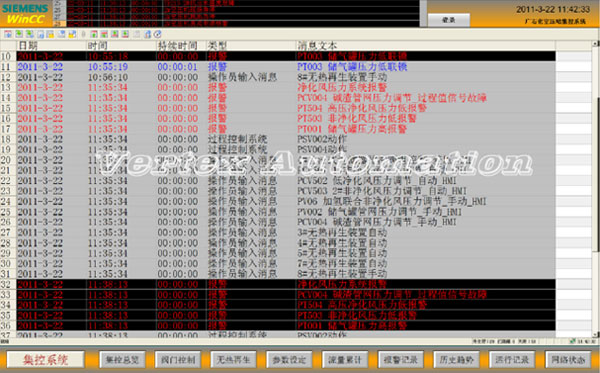

报警记录及操作记录

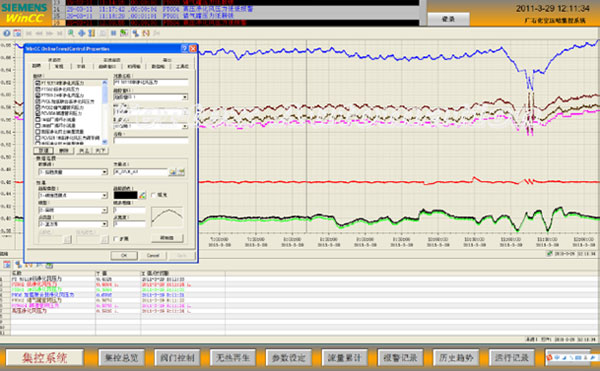

历史趋势图

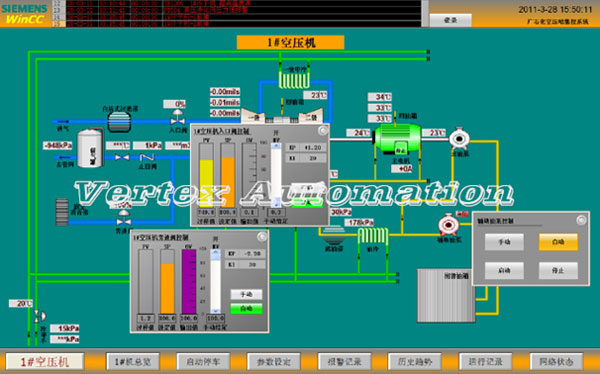

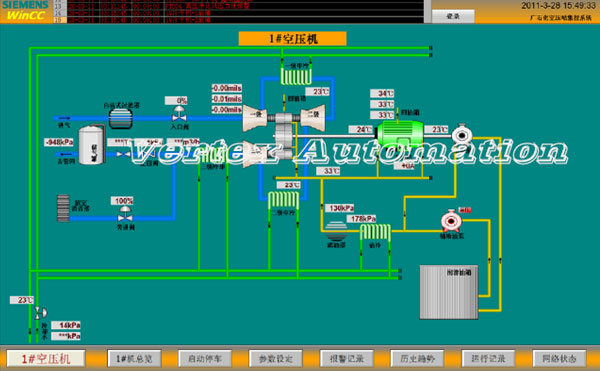

1#空压机总览

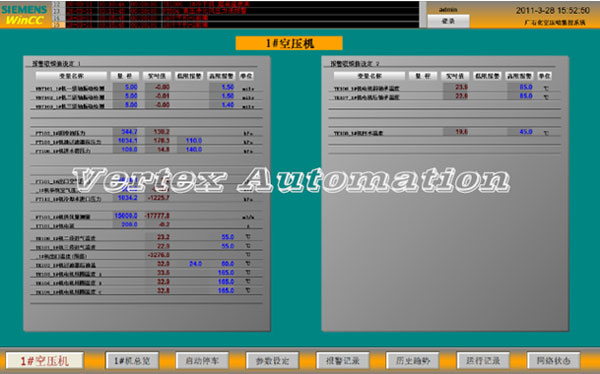

1#空压机总览——控制界面

1#空压机量程及联锁值设定

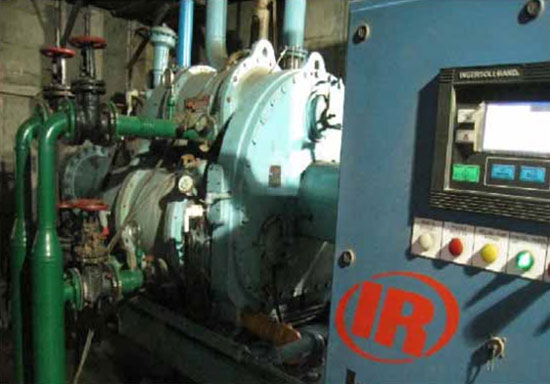

原英格索兰CMC控制箱

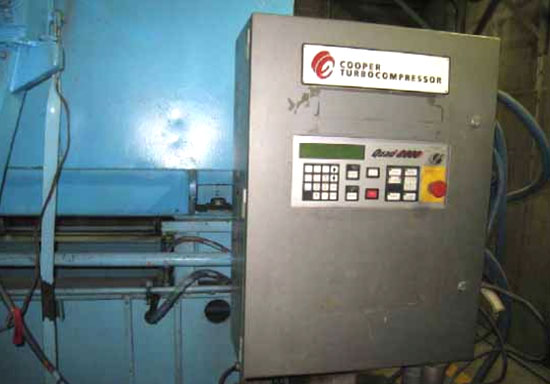

Cooper控制箱Quad2000
